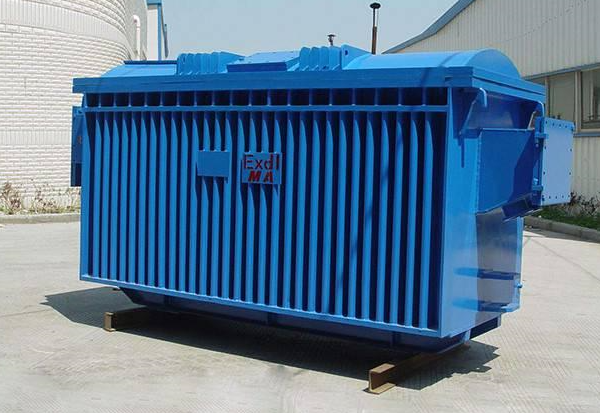

矿用隔爆型变压器为干式，H级绝缘。箱壳按隔爆要求制作，能蒙受1.0兆帕的里面压力。它的进出线是电缆通过高低压接线盒引出。为了适应坑道运输，要求变压器布局高度要低。这样，铁柱直径可以偏大些,普通应用冷轧硅钢片。

矿用隔爆型变压器KBSG一次电压为6KV或10KV，二次电压400（380）、693（660）、1200（1140）、3450（3300）V。

安装、调试

 安装条件及安装的技术要求。除满足条款1.5中要求外还应满足：

安装地址保持良好通风；

安装按《煤矿安全规程》的规定进行；

安装的净空尺寸：外壳凸起片面与巷道支护、雕栏和挪动矿车之间的距离不得小于0.5m；人行道和搜检通道的宽度不小于0.8m；非常高点与顶板或支架的非常低点的距离不小于0.25m，留有必然的操纵空间。





安装程序、技巧及留意事项

产品可挪动，放置铁轨或平川即可，无需固定。再将高压电缆、低压电缆、控制电缆等从变电站引出，接至相关建筑。

留意电缆导线前端应焊接接线端子，各进出电缆应压紧和密封，所有电气持续接触良好、可靠，并压紧。





 调试

对高、低压开关功能进行检验。

 安装、调试后的验收试验项目、技巧和判据；

搜检各电缆线接线是否正确，搜检各零部件是否装配齐备、正确，别的按条款5.1搜检。

 试运行前的筹办、试运行启动、试运行

各项目搜检合格后，可送高压进行空载试运行，搜检变压器的噪音、温升等，待空载运行无异常现象后，方可接入负载

要紧技术参数
