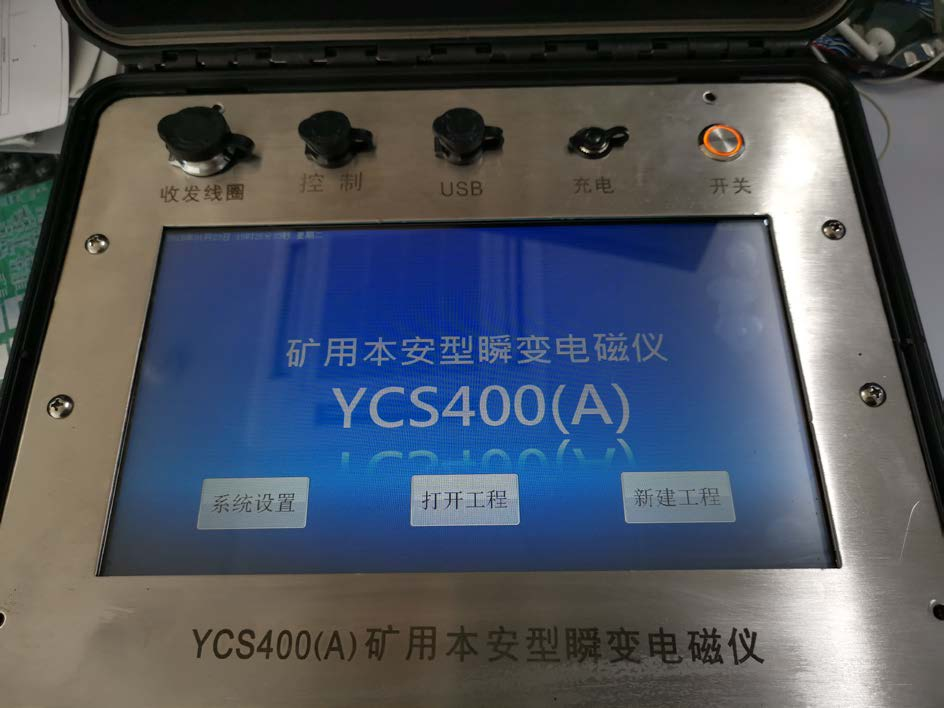

YCS400(A) 矿用本安型瞬变电磁仪的面板是由如下几部分组成的：高亮度真彩液
晶显示屏、发射线圈、接收线圈、USB 转接口、充电输入口，
YCS400(A)矿用本安型瞬变电磁仪
13
主要技术参数
参 数
硬件平台 嵌入式 ARM 处理器 ARM Cortex-A8
显示屏
TFT 10.1 寸（1024*600）32 位真彩色，LED 背光
端 口
USB2.0 1 个
触摸屏
10.1 寸高精度触摸屏
接收信号范围 4mV～2V，读数误差≤±3%
接收灵敏度 ≤2mV
激励频率(Hz)
256、 75、 62.5、12.5、6.25、2.5、1.5625；非调制单个矩形脉冲输出，频率误差：
±2%
激励峰值电压 ≤13.5V
激励峰值电流 ≤3.5A
工作电压及工作电流
Ⅰ组：嵌入式 ARM 处理器 ARMCortex-A8+采集部分和液晶屏部分12.0V；≤1.7A
Ⅱ组：激励电路部分功耗12.0V；≤800mA
电池
Ⅰ组：嵌入式 ARM 处理器 ARMCortex-A8+采集部分和液晶屏部分
镍氢 Ni-MH9.0；10 只串联；12.0V 9.0Ah；单节电池
容量：9.0AH；型号 VK-D9000，台山市伟龙电池有限公
司生产，电池组应符合 GB/T22084.2-2008 的要求。
Ⅱ组：激励部分
镍氢 Ni-MH2.1；10 只串联；12.0V 2.1Ah；单节电池
容量：2.1AH；型号 VK-A2100，台山市伟龙电池有限公
司生产,电池组应符合 GB/T22084.2-2008 的要求。
产品一次充满电，连续工作时间大于 8 小时
